Как подключить амперметр с AliExpress

Амперметры, приобретенные на AliExpress, требуют правильного подключения для безопасного и точного измерения силы тока. Рассмотрим основные схемы подключения цифровых и аналоговых моделей.

Подготовка к подключению

• Определите тип амперметра (цифровой/аналоговый)
• Проверьте диапазон измеряемых токов
• Уточните рабочее напряжение прибора
• Подготовьте необходимые инструменты
• Изучите инструкцию к конкретной модели

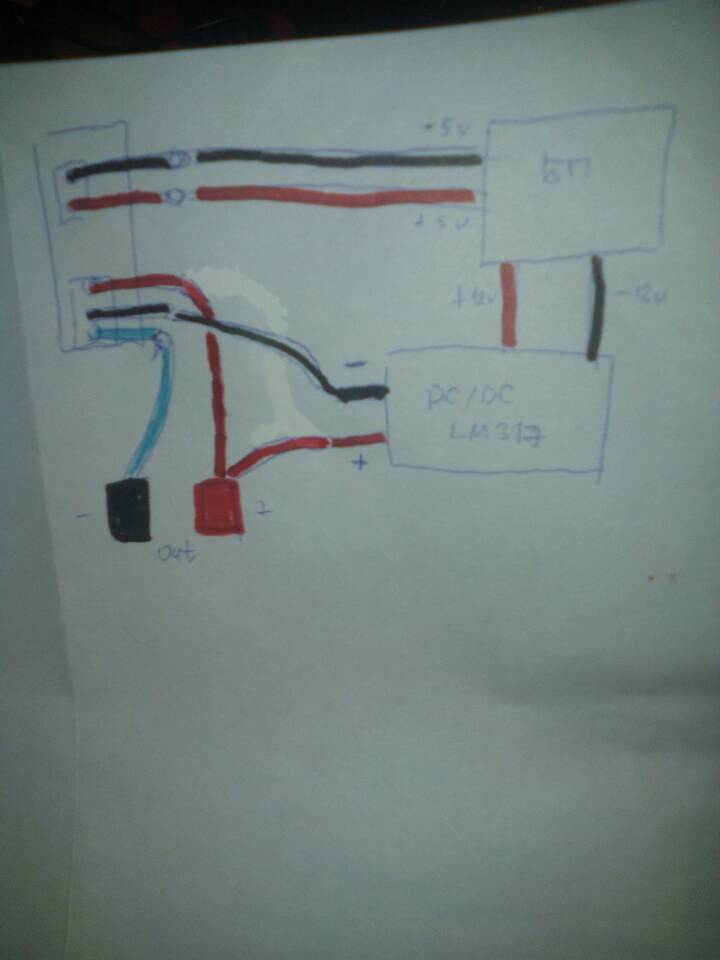

Основные схемы подключения

Пошаговая инструкция для цифрового амперметра

1. Определите полярность подключения (обычно красный - плюс, черный - минус)
2. Разорвите цепь в месте измерения
3. Подключите амперметр последовательно в разрыв
4. Убедитесь в правильной ориентации тока (от + к -)
5. Подайте питание на схему
6. Проверьте показания прибора

Особенности подключения аналоговых моделей

• Требуют точного выбора диапазона измерений
• Чувствительны к перегрузкам
• Нуждаются в периодической калибровке
• Могут требовать дополнительного источника питания

Подключение амперметра с шунтом

1. Подберите шунт соответствующего номинала
2. Подключите шунт параллельно амперметру
3. Соедините шунт последовательно с нагрузкой
4. Рассчитайте коэффициент преобразования
5. Учитывайте падение напряжения на шунте

Меры безопасности

• Отключайте питание перед подключением
• Не превышайте максимальный измеряемый ток
• Используйте предохранители в цепи
• Проверяйте изоляцию проводов
• Работайте с низковольтными цепями при отсутствии опыта

Калибровка и проверка точности

• Сравните показания с эталонным прибором
• Проверьте нулевые показания при разомкнутой цепи
• Используйте регулировочные винты (если есть)
• Учитывайте температуру окружающей среды

Распространенные ошибки

• Подключение параллельно нагрузке (короткое замыкание)
• Несоответствие диапазона измерений
• Игнорирование полярности
• Использование без шунта для больших токов
